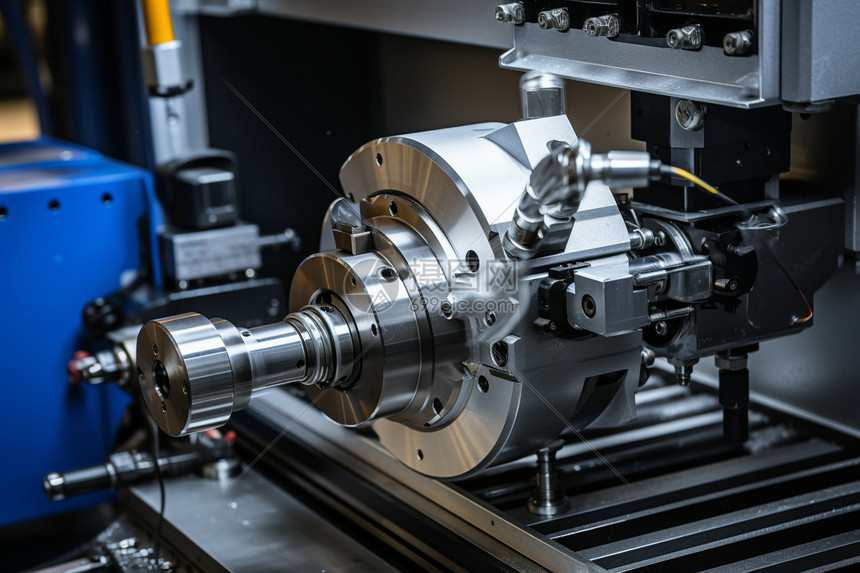

智能五轴加工中心常用数据与经验汇总

智能五轴加工中心夹具设计中的螺纹规格基础

咱们说到智能五轴加工中心上的夹具设计，螺纹这块真是绕不开。夹具要牢靠，螺纹规格选对了，才能保证夹紧力和重复定位的稳定性。先别急着上手设计，得先理解几个关键概念：

• 螺纹类型：一般分公制（M系列）和英制（UNC/UNF）两种，咱们车间多用公制。
• 螺距（Pitch）：相邻两个螺纹峰之间的距离，单位毫米。不同规格，螺距不同，影响紧固性能。
• 螺纹外径与内径：外径是螺栓的最大直径，内径是螺纹根部的直径，设计时要确保配合合理，避免松动或装不进。
• 螺纹等级：比如6g，表示螺纹的公差等级，越小越精密。夹具设计中通常用6g或6H级，兼顾制造成本和装配精度。

常用螺纹规格对照表

设计夹具时螺纹选型的几个要点

1. 根据夹紧力需求选螺纹规格：夹具夹紧力越大，螺纹直径应越大，避免螺栓应力过大断裂。
2. 考虑安装空间：夹具设计空间有限时，选择细牙螺纹（螺距小）可以提升调节精度，但承载能力稍低。
3. 螺纹长度与深度：保证螺纹啮合长度至少为螺纹直径的1.5倍，防止扭断或松脱。
4. 配合等级选用：一般6g配6H，保证夹具拆装顺畅且定位准确。
5. 防松措施：大负载时配合弹簧垫圈、双螺母或胶粘剂，避免震动导致松动。

螺纹设计相关计算公式

设计螺纹时常用以下几个公式，方便验算夹紧力是否满足要求：

• 最大承载力估算：F = π/4 × (d_core)² × σ_allow

其中 d_core 是螺纹根部直径，σ_allow 是材料的许用应力。

• 扭矩与夹紧力转换：T = K × F × d

T 是扭矩（Nm），F 是夹紧力（N），d 是螺纹直径（m），K 是摩擦系数，一般取0.2左右。

别忘了，这些只是理论上的估算，实际装配时还得结合夹具结构和螺纹质量做现场验证。

智能五轴加工中心夹具设计注意点

智能五轴的夹具跟传统机床比，夹紧精度和稳定性要求更高，螺纹设计更不能掉链子：

• 夹具定位孔的螺纹必须保证高重复定位精度，避免加工误差累积。
• 夹具材料和螺纹表面处理要配合机械环境，比如耐磨、耐腐蚀。
• 夹具拆装频繁，螺纹寿命要长，建议选用高强度螺栓和合适润滑。
• 智能设备自动换夹具时要考虑夹具上螺纹的标准化，方便快速更换。

📌 常见问题

Q: 夹具螺纹规格选大选小，有没有通用建议？
A: 大螺纹承载力强但空间占用大，细螺纹调节更细致但承载低。一般夹紧力大就选大规格，空间紧张选细牙。

Q: 夹具螺纹经常松怎么办？
A: 检查螺纹配合等级和防松措施，建议加弹簧垫圈或者双螺母，必要时用螺纹胶。

Q: 智能五轴夹具螺纹设计和传统机床差别大吗？
A: 差别主要在重复定位精度和自动换夹需求，设计时要更标准化、精细化。

Q: 螺纹长度设计有啥简单经验值？
A: 螺纹啮合长度一般设计为螺纹直径的1.5倍以上，保证足够的承载力。
